不锈钢球阀

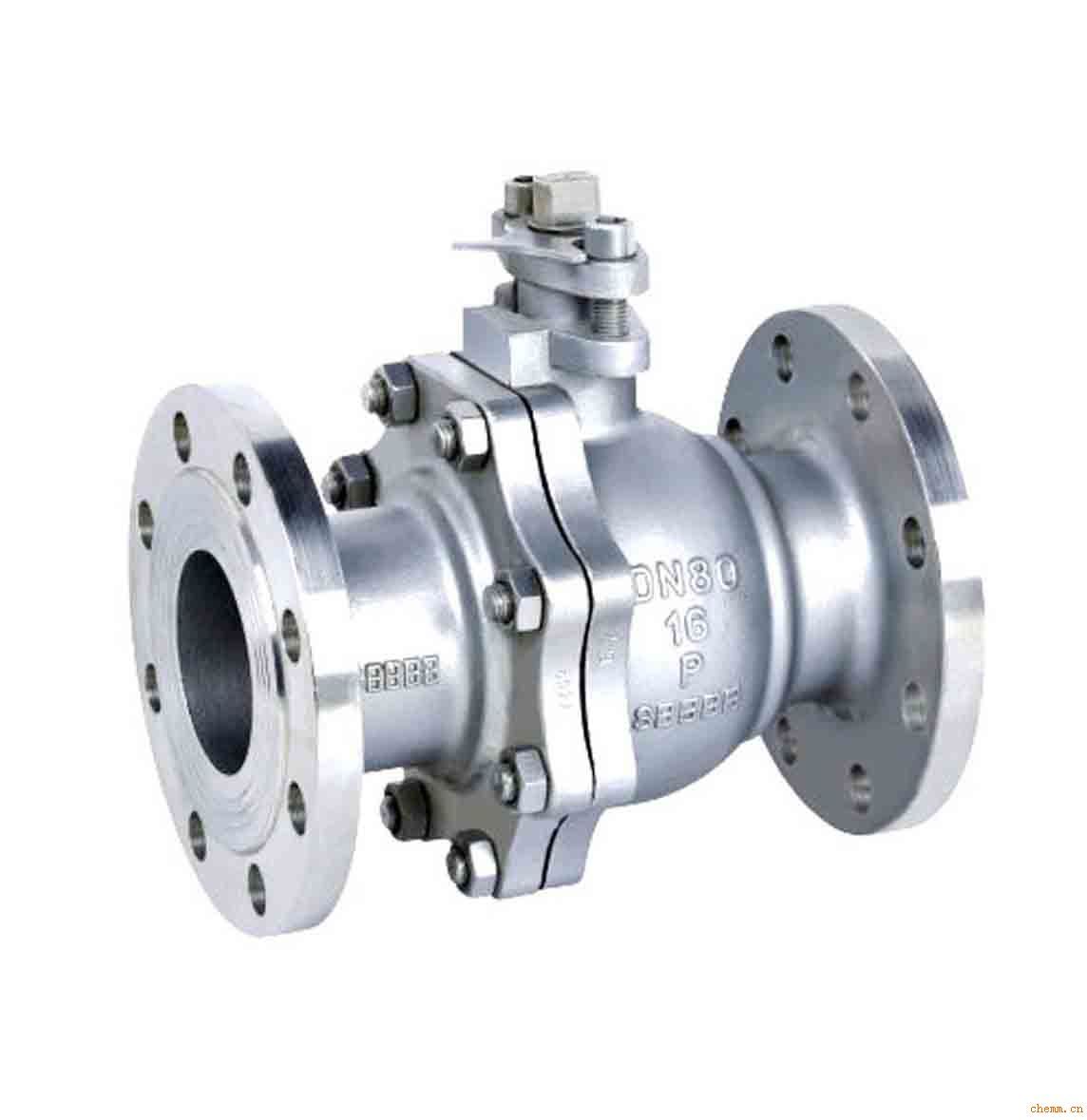

不锈钢球阀 点击查看大图
简短描述
 型号: Q41F/PPL    点击数: 661
询盘分享
标签:
上一篇: 一体式不锈钢球阀
下一篇: 不锈钢气动球阀

不锈钢球阀的主要功能规格

应用规范：


1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598

主要零件材料

序号
No.		 材料标准 材料牌号 序号
No.		 材料标准 材料牌号
碳钢 不锈钢 碳钢 不锈钢
零件名称 GB ASTM GB ASTM 零件名称 GB ASTM GB ASTM
01 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M		 10 阀座密封圈 石墨
02 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M		 11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L
03 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推轴承 金属夹PTEE
04 螺母 45 A194-2H 0Cr18Ni A194-8M 13 阀杆填料 石墨
05 垫圈 金属夹石墨 14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L
06 球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮		 F304/F316/
F304L/F316L
渗氮		 15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M
07 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮		 F304/F316/
F304L/F316L
渗氮		 16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
08 阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2T		 F304/F316/
F304L/F316L		 17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
09 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH

PN1.6MPa主要连接尺寸


公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 80 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410

PN2.5MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN4.0MPa主要连接尺寸

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500

PN6.4MPa主要连接尺寸
