电动对夹式硬密封蝶阀

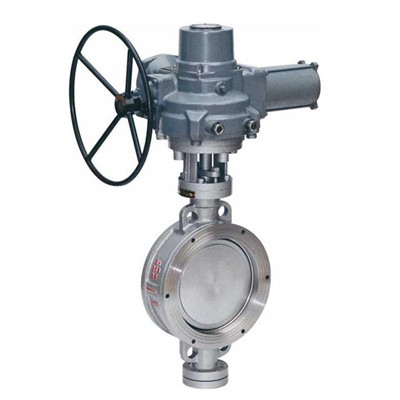

电动对夹式硬密封蝶阀 点击查看大图
简短描述
 型号: D973H    点击数: 453
询盘分享
标签:
上一篇: 气动硬密封蝶阀
下一篇: 蜗轮传动硬密封蝶阀

电动对夹式硬密封蝶阀的主要功能规格

多层次硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
 特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
执行机构
1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等

主要技术参数

公称通径DN（mm) 50～2000
公称压力PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

 主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

 D973H-10/16/25/电动对夹式硬密封蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　(单位:mm)

公称通径(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
50 43 530 112 125 Ф18 125 Ф18 125 Ф18
65 46 530 115 145 Ф18 145 Ф18 145 Ф18
80 49 565 120 160 Ф18 160 Ф18 160 Ф18
100 56 600 138 180 Ф18 180 Ф18 190 Ф23
125 64 640 164 210 Ф18 210 Ф18 220 Ф27
150 70 705 175 240 Ф23 240 Ф23 250 Ф27
200 71 775 208 295 M20 295 M20 310 M24
250 76 945 243 350 M20 355 M24 370 M27
300 83 1070 283 400 M20 410 M24 430 M27
350 92 1140 310 460 M20 470 M24 490 M30
400 102 1210 340 515 M24 525 M27 550 M33
450 114 1335 380 565 M24 585 M27 600 M33
500 127 1415 410 620 M24 650 M30 660 M33
600 154 1605 470 725 M27 770 M33 770 M36
700 165 1844 550 840 M27 840 M33 875 M39
800 190 2040 640 950 M30 950 M36 990 M45
900 203 2255 710 1050 M30 1050 M36 1090 M45
1000 216 2380 770 1160 M33 1170 M39 1210 M52
1200 254 2640 890 1380 M36 1390 M45 1420 M52
