对夹式硬密封蝶阀

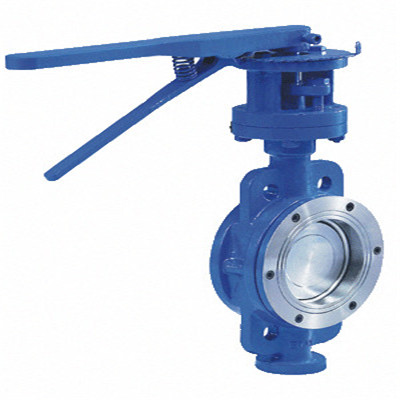

对夹式硬密封蝶阀 点击查看大图
简短描述
 型号: D73H    点击数: 475
我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
询盘分享
标签:

下一篇: 蜗轮硬密封蝶阀

对夹式硬密封蝶阀的主要功能规格

我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
主要技术参数
公称通径DN（mm) 50～2000
公称压力PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

采用标准

制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92
D73H-10/16/25/对夹式硬密封蝶阀主要外形连接尺寸　　　　　　　　　　　　　　　　　　　（单位:mm）
公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L L2 H H1 D1 Z-D A D1 Z-D A D1 Z-D A
50 43 265 350 112 125 4-18 90℃ 125 4-18 90℃ 125 4-18 90℃
65 46 265 370 115 145 4-18 90℃ 145 4-18 90℃ 145 4-18 90℃
80 49 320 380 120 160 8-18 45℃ 160 8-18 45℃ 160 8-18 45℃
100 56 320 420 138 180 8-18 45℃ 180 8-18 45℃ 190 8-22 45℃
125 64 340 460 164 210 8-18 45℃ 210 8-18 45℃ 220 8-26 45℃
150 70 390 555 175 240 8-22 45℃ 240 8-22 45℃ 250 8-26 45℃
