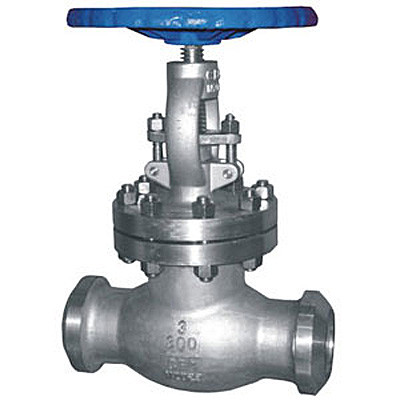

美标焊接截止阀
美标焊接截止阀的主要功能规格
主要特点及用途Characteristics and uses
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
主要性能和使用范围Main peformance parameter and applicable
主要零部件材料Material for main parts
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。
主要性能和使用范围Main peformance parameter and applicable
| 产品型号 | 公称压力 | 试验压力 | 工作压力 | 工作温度(℃) | 适用介质 | |||
| 壳体强度 | 密封 | P54 | P55 | P57 | ||||
| J61H/Y-100 | 10 | 15 | 11 | ≤450 | 水、蒸汽、油品 | |||
| J61H/Y-200 | 20 | 30 | 22 | |||||
| J61H/Y-250 | 25 | 38 | 28 | |||||
| J61H/Y-320 | 32 | 48 | 36 | |||||
| J61Y-P54/100V | 30 | 22 | 10 | ≤540 | 蒸 汽 | |||
| J61Y-P54／140V | 38 | 28 | 14 | |||||
| J61Y-P54／170V | 48 | 36 | 17 | 10 | ||||
| J61Y-P55／100V | 38 | 28 | 14 | ≤555 | ||||
| J61Y-P55／140V | 48 | 36 | 17 | |||||
| J61Y-P55／170V | 53 | 39 | 10 | |||||
| J61Y-P57／100V | 48 | 36 | 14 | ≤570 | ||||
| J61Y-P57／140V | 55 | 40 | 17 | |||||
| J61Y-P57／170V | 60 | 44 | ||||||
主要零部件材料Material for main parts
| 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固体 |
| J61H型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢化 |
铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢钼钢 |
| J61Y型 |
25 WCB |
25 40Cr |
铬不锈钢 铬钼铝钢化 |
25 | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢铬钼钢 |
| J61 Y-P54型 | ZG20CrMolV 12CrlMolV | 12C r1MolV |
20CrMol V 25CrlMolV |
12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
| J61 Y-P55型 | ZG25CrMol V12CrlMolV | 12C r1MolV |
20CrMol V 25CrlMolV |
12C r1MolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
| J61 Y-P57型 | ZGl5CrMolV 12CrlMolV | 12CrlMolV | 20CrMol V25CrlMolV | 12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |
