气动截止阀

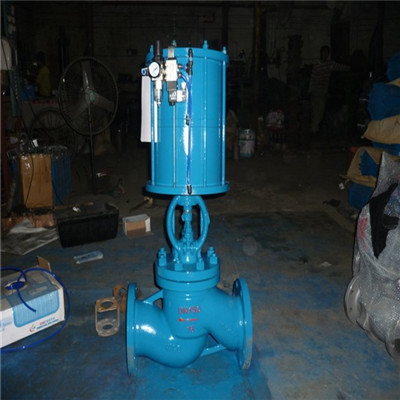

气动截止阀 点击查看大图
简短描述
 型号: J641H    点击数: 436
询盘分享
标签:
上一篇: 氧气截止阀
下一篇: 不锈钢保温截止阀

气动截止阀的主要功能规格

本阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

应用规范

设计与制造 GB/T1223
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材 料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB6
标 志 GB/T12220
供 货 JB/T7928

BR>结构特点

1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

主要零件材料及主要用途

阀体 阀盖 阀瓣 密封圈 阀杆 填料 适用介质 适用温度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12		 Stellite6 lCrl8Ni9Ti PTFE 硝酸类 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸类、
碱类、混酸		 200
ZG00Crl7Nil4M02 CF3M
Stellite12		 Stel1ite6 316L PTFE 磷酸类、
尿素、甲铵液		 200
ZGlCr5MO ZGlCr5MO
Stellite12		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

主要外形尺寸、连接尺寸及质量

<

相似产品

阀门
阀门文件下载
搜索和下载温州阀门产品文献资料、技术手册、销售手册等文件。

查看更多 >>
新闻 & 活动
2021.05.12
关于做好“品字标浙江制造”企业贴标亮标“四个百分百”工作的通知
浙江省市场监督管理局 关于做好“品字标浙江制造”企业贴标亮标“四个百分百”工作的通知 各市市场监管局:        今年是...
2016.05.16
企业质量诚信承诺书
企业质量诚信承诺书     为构建诚信经营、公平竞争的市场环境，加强质量诚信体系建设，切实保证产品质量，维护消费者的合法权益，推动建...
2016.03.17
闸阀选用需注意事项
1基本介绍 编辑 闸阀关闭时，密封面可以只依靠介质压力来密封，即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的...
2013.12.24
阀门采购注意事项
1、阀门的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。 2、阀门制造标准，应说明依据的国标编号，若是企业标准，采购合...
公称压力 PN(MPa) 公称通径 DN(mm) 标准值 参考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1．6 50 230 160 125 100 　   16 3  　 4-φ18 185 645
65 290 180 145 120   18 3   4-φ18 232 690
80 310 195 160 135   20 3   8-φ18 232 715
100 350 215 180 155   20 3   8-φ18 232 770
125 400 254 210 185   22 3   8-φ18 283 780
150 480 280 240 210   24 3   8-φ23 283 810
200 600 335 295 265   26 3   12-φ23 283 967
250 622 405 355 320   30 3   12-φ25 283 1143
300 698 460 410 375   30 4   12-φ25 283 1292
2.5 50 230 160 125 100 　 20 3 　 4-φ18 185 645
65 290 180 145 120   22 3   8-φ18 232 690
80 310 195 160 135   22 3   8-φ18 232 715
100 350 230 190 160   24 3   8-φ23 232 770
125 400 270 220 188   28 3   8-φ25 283 780
150 480 300 250 218   30 3   8-φ25 283 810
200 600 360 310 278   34 3   12-φ25 283 967
250 622 425 370 332   36 3   12-φ30 283 1143
300 698 485 430 390   40 4   16-φ30 283 1292
4．0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4．5 8-φ23 232 770
125 400 270 220 188 176 28 3 4．5 8-φ25 283 782
150 480 300 250 218 204 30 3 4．5 8-φ25 283 875
200 600
