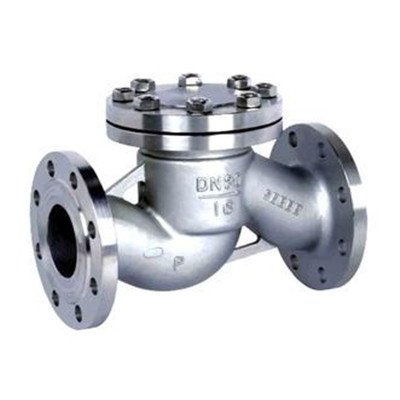

升降式止回阀

升降式止回阀 点击查看大图
简短描述
 型号: H41W    点击数: 671
询盘分享
标签:
上一篇: 旋启式止回阀
下一篇: 不锈钢立式止回阀

升降式止回阀的主要功能规格

H41W不锈钢升降式止回阀用途及特点

新海阀门公司生产的H41H/W升降式止回阀严格按GB12235 标准设计制造，阀瓣沿着中心定位作升降运动, 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

H41W升降式止回阀主要性能规范

试验压力 公称压力（MPa ）
              1.6 2.5 4.0 6.4 10.0
壳体试验 2.4 3.8 6.0 9.6 15.0
密封试验 1.8 2.8 4.4 7.1 11.0
阀体材料 WCB(C) CF8(P) CF 8M (R) WC6 WC9
工作温度 ≤ 425 ≤ 100 ≤ 100 ≤ 550 ≤ 550
适用介质 水、蒸汽、油品 硝酸类 醋酸类 水、蒸汽 水、蒸汽

H41W升降式止回阀执行标准

设计制造：GB12235  结构长度：GB12221   连接法兰：JB/T79-1994   试验与检验：JB/T9092-1999

H41W升降式止回阀主要连接尺寸

公称通径 PN1.6/2.5/4.0MPa PN6.4MPa PN10.0MPa
L H L H L H
DN32 180 100 260 160 260 165
DN40 200 110 260 165 260 170
DN50 230 115 300 170 300 175
DN65 290 140 340 185 340 190
DN80 310 170 380 205 380 235
DN100 350 200 430 230 430 265
DN125 400 230 500 265 500 310
DN150 480 255 550 310 550 350
DN200 600 285 650 350 650 400
